目前，幕墻工程施工中使用的硅酮結(jié)構(gòu)密封膠按組分分類有兩種：一種是單組分硅酮結(jié)構(gòu)密封膠，一種是雙組分硅酮結(jié)構(gòu)密封膠。這兩類硅酮結(jié)構(gòu)密封膠的固化機理和影響固化的因素見下圖；

　　一些幕墻項目存在趕工期的情況，可能會在冬季施工，而冬季環(huán)境的溫度低、濕度低，硅酮結(jié)構(gòu)密封膠固化速度和粘接速度都會受到影響，在施工過程中很有可能遇到問題。常見的問題有：粘接不良(見圖1)、固化慢(見圖2、3)。

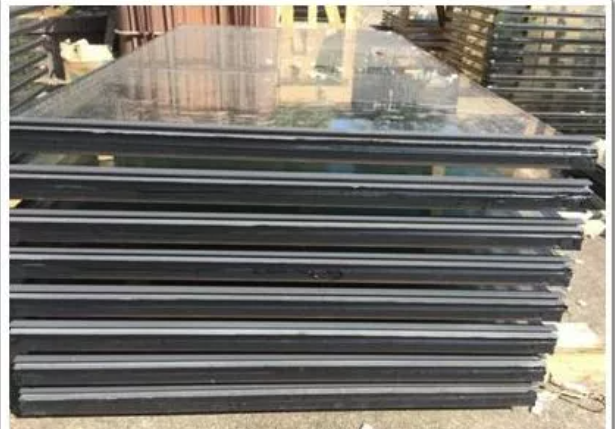

圖1 某工程，0~5℃條件下超規(guī)范要求施工，導(dǎo)致能粘接良好的鋁材、玻璃出現(xiàn)了粘接不良現(xiàn)象;

圖2 低溫養(yǎng)護條件下，單組分結(jié)構(gòu)密封膠注膠深度為10mm，完全固化所需的時間由10天變?yōu)?5天，養(yǎng)護時間延長;

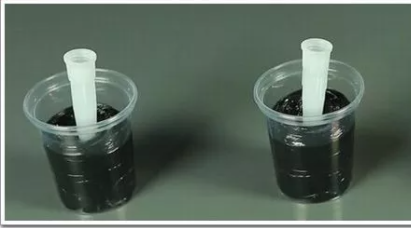

圖3 低溫環(huán)境下，雙組分結(jié)構(gòu)密封膠拉斷時間由60分鐘，延長到120分鐘，甚至更長;

　　為了保證幕墻用硅酮結(jié)構(gòu)密封膠冬季施工的質(zhì)量，白云化工結(jié)合多年經(jīng)驗，向大家分享幕墻用建筑硅酮結(jié)構(gòu)密封膠的冬季施工注意事項。

　　根據(jù)JGJ 102-2013《玻璃幕墻工程技術(shù)規(guī)范》中9.1一般加工中規(guī)定，硅酮結(jié)構(gòu)密封膠的注膠環(huán)境溫度、濕度條件應(yīng)符合結(jié)構(gòu)密封膠產(chǎn)品的規(guī)定。也就是說，用戶應(yīng)按照硅酮結(jié)構(gòu)密封膠廠家的施工工藝中推薦的使用環(huán)境要求進行施工。我司白云牌硅酮結(jié)構(gòu)密封膠產(chǎn)品使用的環(huán)境要求為：溫度10℃～40℃，相對濕度40%～80%的清潔環(huán)境，下雨、下雪時不能施工。

　　按規(guī)范要求，制作加工廠冬季施工應(yīng)要滿足使用環(huán)境要求，在低溫天氣下盡可能提高密封膠使用環(huán)境的溫度、濕度。

　　在上述溫度、濕度要求以外的環(huán)境，我司不建議用戶施工打膠。因為：溫度過低時，膠與基材表面潤濕性降低，而且基材表面可能存在不易察覺的霧或霜，影響硅酮結(jié)構(gòu)密封膠與基材的粘結(jié)性。在低溫、低濕條件下，硅酮密封膠固化速度、粘接速度比正常情況慢，會導(dǎo)致養(yǎng)護時間變長，影響施工。

　　如用戶有特殊情況，需要低溫環(huán)境下施工(環(huán)境溫度低于10℃)，建議在使用前先進行小面積打膠試驗，并進行剝離粘結(jié)性試驗，確認密封膠固化、粘結(jié)良好，視情況可適當延長養(yǎng)護時間。有必要時，可考慮選擇采用底涂液加快粘結(jié)速度，降低因環(huán)境溫度過低導(dǎo)致粘結(jié)不良的風險。同時宜選擇在全天氣溫較高的時間段施工，時間為上午9點至下午3點較為合適。在施工過程中，用戶應(yīng)加強施工過程的質(zhì)量監(jiān)控，以保證施工質(zhì)量。
